描述
机器中心有一个固定的伞塔。当提升装置基于塔架上的瓶子检测装置发出短瓶条消息时,瓶子将落入从机器的顶部中心的伞形,然后从塔的边缘进入提升装置。

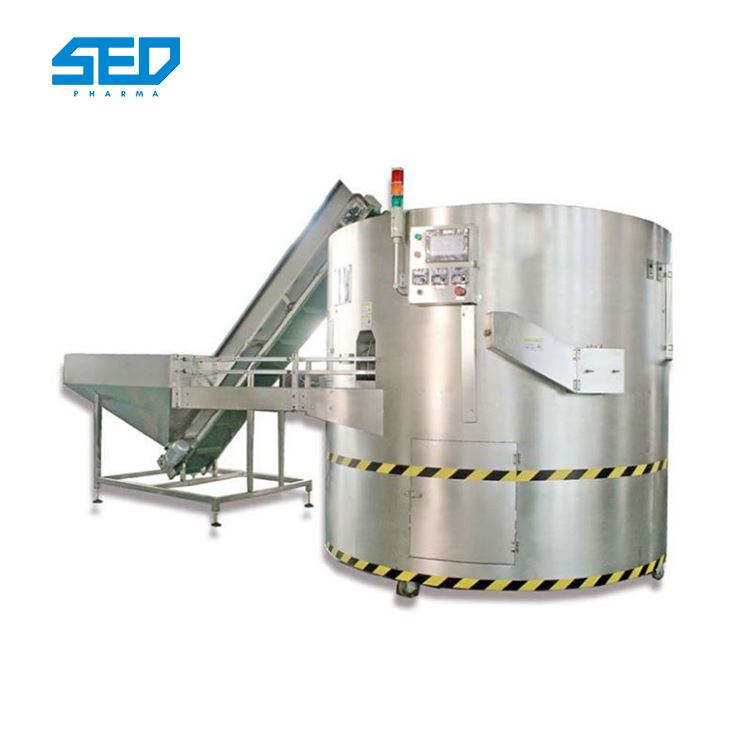

主机的外观是圆柱形的,底部可调节脚,以改变机器的高度和水平。汽缸内部有一个旋转滚筒,掉瓶槽布置在旋转鼓外部,并且提升装置安装在内部。
在凸轮的作用下,提升装置将瓶子推入瓶子的凹槽中。在凹槽中展开后,瓶子与瓶槽一起旋转到出口。瓶子戳星轮将瓶子推入空气输送通道。星形轮通过定时齿轮带连接到主发动机的轴。
特征
众所周知的三菱品牌PLC和触摸屏控制面板易于操作,全自动工作,输出容量可调扭矩限制部件专为主要电机减速器而设计,以便在发生故障时保护机械。循环中的两个铸件可以确保每个工作位置填充有瓶子,从而提高瓶子的输出效率。
当没有瓶子时,光电开关设置为启动,并且当有瓶子时停止。油泵将容易填充齿轮,轴承和凸轮,提供修理门和模具更换门。
瓶子被空气输送机锁在颈部上,以避免在运输过程中倾斜。破碎的瓶子将通过特殊设备消除。锁定后,机器将自动停止。
外部水箱和机器的旋转水箱和与瓶子连接的部分都是由AISI304不锈钢制成的。框架部分采用高级碳接头。
范围
模型 |
LP-1 |
LP-2 |
LP-3 |
生产能力(BPH) |
8000-12000 |
12000-18000. |
18000-30000 |
气体源(MPA)的压力 |
0.7 |
0.7 |
0.7 |
gasvolume(m3 / min) |
0.5 |
0.6 |
0.7 |
电力(kw) |
2.2 |
4.4 |
5.5 |
适应瓶型(mm) |
瓶驱动器50-90,瓶高-150-290 |
||
尺寸(mm) |
2500 * 2660 * 2000 |
2650 * 3300 * 2200 |
3710 * 4660 * 2390 |
机器重量(kg) |
3500. |
4000. |
6000. |
